Узлы примыкания профнастила к стене

Планки в месте примыкания стены и кровли из профнастила

Кровельное покрытие в местах стыкования с дымоходом, вентиляционными люками, стенами, фронтоном здания теряет свою целостность. Чтобы защитить от негативного воздействия осадков (дождь, снег, талая вода), предотвратить преждевременную порчу крыши и стропил, предусмотрены специальные доборы. Для обеспечения герметичности используют планку примыкания.

Зачем нужна планка для профнастила?

Профилированные листы устойчивы к коррозии, достаточно легко монтируются, имеют привлекательный эстетический вид. Примыкание около печных труб и вентиляционных шахт – самое слабое, «протекаемое» место на крыше. Элементы позволяют не только добиться герметичности стыков, надежности креплений, но также исполняют декоративную функцию.

Характеристики и описание

Это металлический уголок со сторонами произвольной высоты. Оптимальные размеры: вертикальная сторона – 100-122 мм, горизонтальная – 220-250, ширина загибов – 10-15. В зависимости от места установки бывают двух видов:

Обычно применяются доборы из оцинкованной стали или остатков материала, которым покрыта кровля. В местах прохода дымовых или вентиляционных труб через листы используются как нижняя, так и верхняя планки. Первая служит для полной герметизации стыка и стропильной системы от проникновения осадков, влаги и коррозии, а также выполняет декоративную функцию. В местах примыкания к стенам здания верхняя является основной деталью гидроизоляции. Она препятствует попаданию воды, стекающей по вышерасположенным стенам, под крышу, защищая тем самым деревянные стропила от влаги.

• соединение кровли и вертикальных откосов стен;
• обеспечение герметичности стыка с фронтоном;
• герметизация соединения профнастила с квадратными/прямоугольными трубами.

Технология монтажа и конструктивные особенности

До начала размещения листов вокруг дымоходов, вентиляционных шахт осуществляют установку внутреннего фартука при помощи нижних планок примыкания для профнастила. Обе стороны угла имеют продольные загибы кромки по всей длине. Этим их конструкция отличается от верхних.

• В первую очередь устанавливаются у нижней стены дымохода. Под нее подводят галстук, предназначенный для стока воды. Затем укладывают боковые детали, которые внахлест ложатся на нижнюю планку. В завершение размещают добор на верхней стороне трубы внахлест на боковые. Отгиб кромки горизонтальной поверхности элемента должен быть направлен вверх, чтобы избежать проникновения воды.
• До закрепления доборов сначала их прикладывают к стене и проводят линию по верхней кромке. Затем по отмеченной линии пробивают штробу, очищают ее от пыли и промывают водой. В образовавшуюся щель вставляют край планки, заливают герметиком, закрепляют саморезами: вертикальная сторона крепится к стене, горизонтальная – к обрешетке.
• Следующий шаг – монтаж профнастила.
• Далее приступают к укладке внешнего фартука при помощи верхних элементов примыкания, конструкция которых – угол без загибов кромок. Последовательность та же, что и для нижнего фартука.
• Верхние планки на стыке с листами профнастила крепятся заклепками.

Так как места примыканий больше всего подвержены протечкам, к их обустройству нужно подходить очень внимательно. Самое главное – соблюсти последовательность сборки и правильно закрепить все детали. Для этого в местах нарушения целостности (стыковка с трубами, стенами) обрешетку делают с шагом намного мельче, чем на остальной поверхности. Размер нахлеста добора – не менее 15 см + обработка гидроизоляционным веществом.

Что необходимо учитывать при монтаже кровли?

Планки в месте примыкания крыши должны быть тщательно подогнаны, нельзя допускать зазоров. Толщина листа должна соответствовать толщине кровельного материала, но не превышать 0,55 мм. Такие детали более легко поддаются обработке, гнутся, принимают заданную форму. Штробы в стенах выполняют на глубину 1,5 см при помощи болгарки.

Образовавшуюся пыль необходимо тщательно смыть водой, дать возможность хорошо просохнуть, чтобы не снизить герметичность сцепления кирпичей и герметиков, которые наносят только на сухую поверхность! Наилучшим показателем адгезии (сцепления) с бетоном и кирпичем обладают герметические наполнители из силикона.

Линия примыкания листов к вертикальным стенам также требует тщательной гидроизоляции. Для этого используют оба элемента – верхний и нижний. Но в целях экономии материала можно добиться хорошей герметичности при помощи лишь второго. Схема крепления та же, что и вокруг дымохода: отгиб на вертикальной стороне угла заводят в штробу, а на горизонтальной – направляют вверх. Крепеж осуществляется саморезами или заклепками: вертикальной стороны – со стеной, горизонтальной – с листами кровли. Одновременно служит стоком для воды.

Профессиональный монтаж, надежный крепеж всех деталей продлят срок службы крыши. Возможность порошкового напыления краски позволяет реализовать любые цветовые решения.

Узлы примыкания профнастила к стене

Расценки на монтаж всегда по карману нашим клиентам. Они полностью уверены, что здесь их не обманут и посоветуют правильное решение. Доверие – вот залог успеха нашей компании! А качественные материалы от известных производителей и умелые руки наших профессионалов не оставляют ни единого сомнения, что монтаж будет выполнен в срок!

Еще один плюс – при заключении договора вы получаете смету, в которой учтены цены на кровельные работы и материалы, а также стоимость доставки по Москве и Московской области с точностью до рубля!

Типовые узлы обшивки существующего здания профнастилом вертикально с утеплением

Обшивка существующего здания профнастилом вертикально с утеплением, является одним из самых распространенных видов вентилируемых фасадов. Ведь в нынешнее время, вентилируемые фасады стали одним из самых популярных решений во внешней отделке зданий (жилые, общественные,…). Причин для этого довольно много, но самые основные – простота и скорость монтажа, эстетичный внешний вид и отличные эксплуатационные качества фасадов данного типа.

Внешним облицовочным материалом в навесном вентилируемом фасаде может быть профнастил, фасадные панели, кассетоны. При этом направление профнастила и фасадных панелей может быть как вертикальным, так и горизонтальным.

В данной статье Вы узнаете о типовых узлах для монтажа профнастила. К типовым узлам можно отнести:

• внешний угол здания;
• внутренний угол здания;
• цокольный узел;
• узел над окном;
• узел под окном;
• узел сбоку окна (2 варианта).

Ниже мы проанализируем особенности устройства каждого узла.

Устройство внешнего угла здания при обшивке профнастилом вертикально с утеплением

Решение данного узла заключается в том, что профнастил с двух сторон приходит друг к другу, а зазор между листами закрывается гнутой угловой планкой (планка угловая внешняя). Таким образом, формируется ровный и красивый угол здания.

Обращаем внимание на то, что компания «Прушиньски» рекомендует заказывать угловую планку в процессе или после монтажа профнастила, после точного размера размеров полок планки. Если заказать планку типовую (размером 100х100 мм), то возможно, что одна сторона планки будет выступать за выступающую полку профнастила. Помимо того, что это визуально не красиво, так при сильных порывах ветра ее может оторвать от фасада.

Расшифровка условных обозначений для рисунка 1.2: 1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветроизоляционная мембрана; 8) профнастил стеновой; 9) планка угловая внешняя.

Устройство внутреннего угла здания при обшивке профнастилом вертикально с утеплением

Так же, как и с внешним (наружным) углом здания, решение данного узла заключается в использовании гнутой угловой планки, которая закрывает зазор между листами профастила и формирует ровный и красивый, без щелей, внутренний угол здания.

Расшифровка условных обозначений для рисунка 2.1: 1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветроизоляционная мембрана; 8) стеновой профнастил; 9) планка угловая внутренняя.

Устройство цокольного узла здания при обшивке профнастилом вертикально с утеплением

Под профнастил заводится гнутая цокольная планка с отливом, для отвода воды, которая будет течь по профнастилу вовремя дождя.

Расшифровка условных обозначений для рисунка 3.1: 1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветроизоляционная мембрана; 8) стеновой профнастил; 9) планка цокольная.

Решение узла над окном (дверью) здания при обшивке профнастилом вертикально с утеплением

При данном решении используется две планки: отлив, который позволяет сбрасывать дождевую воду текущую по профнастилу и Z-образная планка, которая заводится под отлив и закрывает всю конструкцию фасада (утеплитель, пленку, подсистему,…).

Расшифровка условных обозначений для рисунка 4.1: 1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветроизоляционная мембрана; 8) стеновой профнастил; 9) планки на окна.

Решение узла под окном здания при обшивке профнастилом вертикально с утеплением

Решение узла заключается в использовании гнутой подоконной планки, которая крепиться саморезами к профнастилу и раме окна.

Расшифровка условных обозначений для рисунка 5.1: 1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветроизоляционная мембрана; 8) стеновой профнастил; 9) планка подоконная.

Решение узла сбоку окна (двери) здания (Вариант 1) при обшивке профнастилом вертикально с утеплением

На узле показано решение с использованием Z-образной планки, которая закрывает конструктив стены и крепиться саморезами к профнастилу и раме окна.

Расшифровка условных обозначений для рисунка 6.1: 1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветроизоляционная мембрана; 8) стеновой профнастил; 9) планка оконная боковая.

Решение узла сбоку окна (двери) здания (Вариант 2) при обшивке профнастилом вертикально с утеплением

Суть данного решения заключается в использовании двух планок, которые заходят друг в друга, и с помощью этой возможности можно регулировать глубину посадки планок. Это сделано для того случая, если окно установлено не точно по вертикали и нам нужно закрыть боковую часть фасада с разными размерами (вверху одна ширина, внизу другая).

Расшифровка условных обозначений для рисунка 7.1: 1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветроизоляционная мембрана; 8) стеновой профнастил; 9) планки бокового обрамления.

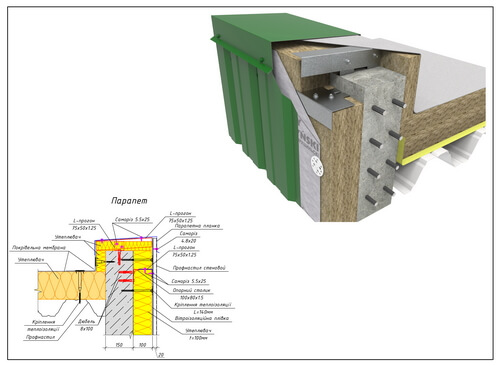

Вариант решения парапетного узла здания при обшивке профнастилом вертикально с утеплением

Суть данного решения заключается в использовании нестандартной гнутой планки, которая закрывает весь парапет и крепиться к направляющим профилям и к стенового профнастилу.

Расшифровка условных обозначений для рисунка 8.1: 1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветроизоляционная мембрана; 8) профнастил стеновой; 9) профнастил кровельный; 10) кровельная мембрана; 11) парапетная планка.

Обращаем внимание, что планки лучше всего заказывать после замеров во время или после монтажа профнастила.

В качестве примера на узлах используется стеновой профнастил Т18U.

Толщина утеплителя берется исходя из расчета, детальный пример которого Вы можете увидеть на странице: «Теплоизоляция зданий с использованием изделий из минеральной ваты (расчеты и технические решения)»

На станице показаны основные типовые решения узлов при обшивке здания стеновым профнастилом вертикально с утеплением. Обращаем внимание на то, что если Вам не подходят данные решения, специалисты компании «Прушиньски» помогут разработать нестандартные решения, учитывая особенности Вашего проекта.

Примыкание кровли из профлиста к стене

Все чаще частные застройщики отдают предпочтение профнастилу, как кровельному материалу. Это не удивительно. Все характеристики профилированных листов – качественные, высокие, служит данный материал также не один десяток лет. Однако, при возведении кровли из профилированного настила, следует учесть тот факт, что она не всегда будет ровной. На крышах имеются разнообразные возвышения – трубы, перекрытия, другие конструкции.

Самыми слабыми местами профилированного настила считаются именно такие стыки. Почему? Все очень просто. Примыкание к перекрытию – место, через которое может просачиваться вода. Чаще всего строители сталкиваются с примыканиями, когда оформляют дымоходы, трубы вентиляции, навесы, козырьки, перекрытия. Именно эти места собирают самое большое количество снега, опавших листьев, воды… В результате возникает повышенная нагрузка на примыкающие крыши из профлиста в этих местах. Чтобы крышу не пришлось чинить каждый год, специалисты разработали специальные технологии герметизации для стыков там, где есть примыкание. Некоторыми особенностями в этом плане отличается и кровля из профилированных листов. Так, примыканием к стенам служат стыковые планки марок ПС1, ПС2. Материал, из которого они изготавливаются – профилированные листы. Как оформить примыкание кровли из профлиста к стене – тема нашей статьи.

Внимание. Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее.

Необходимые инструменты

Кровля со стенами может состыковываться двумя способами: по верху, по бокам. Про правильное обустройства мест стыков профлиста со стеной нужно заранее позаботиться, еще когда осуществляете монтаж профлиста. Так, не укладывайте кровельный материал точно впритык к стенам, оставьте между профнастилом и стеной небольшой зазор, буквально на расстоянии пару сантиметров. Чтобы обустроить стыки быстро, главное – правильно, заранее подготовьте все, что необходимо, что может понадобиться во время работы. Это: планка примыкания, саморезы, шуруповерт. Не обойтись во время работы баз ножниц по металлу, болгарки. Обязательно запаситесь силиконовым герметиком и приготовьте щетку, с помощью которой можно будет убрать лишний мусор.

Схемы примыкания

Разные источники предлагают разные способы обустройства стыков стен и крыши. Каждый строитель также пользуется наиболее удобными для него вариантами. В общих чертах, если описать работу с примыканием, она выглядит так:

1. Прикладываем стыковую планку на поверхность перекрытия, отмечаем при помощи маркера, где располагается верхний край планки;
2. Штробим болгаркой канавку в перекрытии на глубину 2.5 сантиметра;
3. Если есть необходимость, обрезаем планку по длине;
4. Стыковую планку обрабатываем клеем, на нее же прикрепляем уплотнитель. Кстати, такие уплотнители идут в наборе со стыковыми планками;
5. Прикладываем планку к перекрытию, следите за тем, чтобы уплотнитель, который вы наклеите на планки, плотно входил в подготовленную канавку;
6. Закрепляем планку саморезами;
7. Обрабатываем зазоры при помощи силиконового герметика;
8. Закрепляем планку по нижнему краю на профнастиле.

Некоторые нюансы

Прикрепить планки к перекрытию дома можно при помощи саморезов или дюбелей, все зависит от того, из какого материала выполнены перекрытия. При этом используйте шаг крепления не менее 20 сантиметров, но не более 50 сантиметров.

На профнастил планку следует укладывать с перехлестом в 10 сантиметров, нахлест планок одна на другую также не должен быть менее 10 сантиметров. Это так называемый узел примыкания.

Когда профнастил имеет слой гидроизоляции, она подгибается вверх, далее – следует закрепить завернутый гидроизоляционный слой на перекрытии при помощи битума. После этого происходит зажим планкой.

Внимание! Панельные стены не подлежат штроблению! В противном случае стена может ослабнуть.

«Минусы» узлов примыканий

Выше отмечалось, что места стыков, в которых соединяются перекрытия и крыша, являются самыми уязвимыми местами кровли. Именно здесь зачастую происходит скопление принесенного ветром мусора, здесь задерживается влага, что способствует разрушению кровельного материала и гидроизоляции.

Чтобы защитить крышу, в частности места стыков, нужно как следует загерметизировать все стыки. Но этого мало. Еще на стадии проектирования будущего сооружения, задумайтесь и позаботьтесь об обустройстве мест стыков. Например, если здание кирпичное, вы можете обустроить козырек в полкирпича там, где в будущем произойдет стык крыши и стены. Или же оставьте небольшую выемку при укладке кирпича, куда в будущем будет заведен край профнастила.
