Хороший инструмент электрика

Какой перечень инструментов электрика необходим? Ручной профессиональный для дома и стройки — Список +Видео

Любой квалифицированный мастер не может обойтись без специального инструмента. И такой специалист как электромонтёр не исключение. Электрик это тот человек, который следит за исправностью приборов и электрических сетей, а ещё электрик проводит электропроводку. Для того чтобы провести работу качественно, электрику необходимы специальные инструменты. Далее мы рассмотрим, какой инструмент необходим для работы электрику.

Инструменты, необходимые электрику

Так же далее по тексту мы расскажем, как и для чего использовать инструмент для работы электрика.

Далее рассмотрим перечень инструментов, которые понадобятся электромонтёру по обслуживанию и ремонту электрического оборудования:

  1. Диэлектрические перчатки;
  2. Разные отвертки;
  3. Шуруповёрт;
  4. Плоскогубцы или пасатижи;
  5. Бокорезы;
  6. Стяжки из нейлона;
  7. Штангенциркуль;
  8. Специальные инструменты чтобы очистить провода от изоляции;
  9. Приспособления для соединения проводов;
  10. Защита для концов проводов;
  11. Гаечные ключи;
  12. Отвёртки с индикатором;
  13. Дрель с насадками и свёрлами;
  14. Индикация низкого напряжения;
  15. Мультиметр;
  16. Набор коронок;
  17. Штроборез.

Диэлектрические резиновые перчатки

Для работы в цепях находящихся под напряжением используют диэлектрические перчатки из резины.

Перед началом использования перчатки необходимо тщательно осмотреть на наличие трещин, проколов и порезов.

Такие перчатки продают в специализированных магазинах.

Отвёртки

Очень часто для работы электрик использует отвёртки разных типов.

Отвёртки нужны для того чтобы затягивать контактные клеммы, закручивания саморезов, болтов и для демонтажа старого оборудования.

Для работы лучше всего использовать длинные изолированные плоские и крестовые отвёртки, разных размеров.

Шуруповерт

Шуруповёрт подходит для многих работ. Данный инструмент поможет сделать отверстия в стенках распаечных коробок или щитка.

В том случае, если шуруповёрт слишком дорого стоит, то вместо него используют аккумуляторную отвёртку.

Лучше всего покупать набор со всеми насадками, потому что при электромонтаже очень часто бывает, затруднен доступ к необходимым местам.

Пассатижи или плоскогубцы

При помощи плоскогубцев затягивают небольшие гайки и перекусывать провода.

Пассатижи должны иметь цельные изолированные ручки.

Кроме пассатижей в работе могут понадобиться круглогубцы.

Использование бокорезов

Чтобы ровно перекусить, провода необходим, такой инструмент как бокорез или попросту кусачки.

За счёт того что у инструмента особая заточка режущей части, они срезают провод и при этом не сжимают его концы.

Электрики, имеющие опыт, обходятся только кусачками, не используя пассатижи.

Нейлоновые стяжки

Чтобы соединить несколько проводов в жгуты, часто применяют стяжки разных размеров.

Такие стяжки помогают закрепить провода.

Чтобы подобрать нужный размер стяжки необходимо учитывать сечение проводов и их количества.

Штангенциркуль

Для выяснения диаметра провода (жилы) используют штангенциркуль, такой способ актуален при отсутствии маркировки кабеля.

Если у вас нет данного прибора, то вы можете воспользоваться обычной линейкой.

Приспособления для очистки проводов

Чтобы очистить провода от изоляции применяют разные инструменты.

Например, электромонтажные ножи или приспособления, чтобы снять изоляцию.

Как правило, ножи используют специалисты, которые уже имеют опыт.

Инструменты для того чтобы соединить провода

Чтобы соединить провода часто используют винтовые клеммники.

Недавно на смену клеммникам пришли гильзы, которые применяют для соединения или обжима концов проводов.

Для присоединения гильз применяют обжимные клещи.

Защита концов проводов

Для того чтобы защитить концы провода используют лужение сплавом олова и свинца.

За счёт этой процедуры жилы провода становятся одним целыми.

Для лужения провода используют паяльники разной мощности.

Паяльник

Провода с большим сечением обработать паяльником довольно трудно, для этого используют паяльную ванну, она не продаётся во многих магазинах, потому что относится к специализированным инструментам.

Поэтому паяльные ванны применяют только специалисты с опытом или крупные организации.

Помимо инструментов, которые часто используют, есть и другие инструменты, а именно разные индикаторы и измерительные приборы.

Мы рассмотрим более используемые

Индикаторные отвертки

Этот инструмент обязательно должен быть у каждого электрика.

Принцип работы этого инструмента совершенно простой: при касании фазного провода индикатор загорается, а при касании нулевого провода индикатор не горит.

Индикация низкого напряжения

Чтобы определить сетевое напряжение, используют индикатор ИНН-1.

Приспособление имеет два щупа, в одном из них установлена сигнальная лампочка.

Щупы между собой соединены проводом.

Мультиметр

На данный момент используют цифровые мультиметры, так они измеряют напряжение, силу тока, сопротивление цепи.

Для начинающего электрика подойдёт недорогая модель, а опытным специалистам подойдёт модель с расширенным функционалом.

Иногда для работы электрики используют аналоговые мультиметры.

Далее поговорим о инструментах, которые тоже могут понадобиться электрикам.

Дрель с насадками и сверлами

Для работы может понадобиться такой инструмент как дрель с разными свёрлами и насадками.

Так же может понадобиться перфоратор, он необходим для штробления, вырезания отверстий под розетки, распаечные коробки и выключатели.

Набор коронок

Так же для работы понадобится набор коронок с различным диаметром.

Они нужны для вырезания отверстий под выключатели и розетки.

И так в данной статье мы озвучили, какой набор инструментов нужен для электрика. Если работы предстоят более сложные, то и инструменты могут понадобиться более специфические.

Ну, вот мы и рассказали вам об инструментах, которые понадобятся для работы электрику. Желаем вам удачи!


Универсальный набор инструментов для электрика – собираем чемодан электрика

Человеку в каждой профессии необходим набор специальных инструментов. Нужен он и домашнему мастеру или профессиональному электрику. Набор электрика бывает малым и большим. В большой профессиональный набор входит 70-90 ручных и электрических инструментов, уложенных в сумку из прочной ткани или чемодан компактных размеров. Отвертка, изолента, нож — это не все необходимое для выполнения сложного электромонтажа.

Чемодан электрика

Комплект инструментов упаковывается в чемодан. Минимальный набор состоит из 6 предметов:

  • прибор, измеряющий напряжение в сети;
  • отвертка диэлектрическая;
  • плоскогубцы:
  • лента изоляционная;
  • нож;
  • паяльник.
Читать еще:  Фото разводки электропроводки

Кроме этих приспособлений, в чемодан вкладывается дополнительный инструмент электрика. В него входят следующие приборы:

  • клещи;
  • отвертка-индикатор для проверки наличия фазы;
  • молоток;
  • пассатижи;
  • гаечные ключи;
  • разноцветные изоляционные ленты;
  • термоусадки.

Набор электрика в дипломатах иногда содержит много предметов. С их помощью проводятся электромонтажные работы высокой сложности. Такие чемоданы предназначены для профессионалов высокого класса.

Ручной инструмент электрика

Для работы в собственном доме или квартире при монтаже электропроводки требуется малый электромонтажный набор. В него входят необходимые инструменты для электрика: простые и специальные отвертки, ножи и плоскогубцы или пассатижи. Для выявления неисправностей в сети необходимы специальные приборы и инструменты. При их выборе следует помнить об особенностях каждого предмета.

Ножи выбирают 2 видов: специальный и дополнительный. Специальным ножом снимают изоляцию с проводов, не нанося повреждений металлическим жилам. Дополнительный используется для обрезания изоленты, придания размеров пластиковым деталям, которые применяются в электромонтаже. Выполнены изделия в виде перочинного ножа, канцелярского с выдвижным лезвием или представляют собой рукоятку с маленьким и узким лезвием.

Отвертки нужны простые и электротехнические с жалами разных форм: прямым, крестообразным и др. Они оснащены ручками из диэлектрического материала. Если отвертка электрика имеет выступы или пупырышки, ее удобнее держать в руках. Специальный упор для пальцев сохранит ладонь от поражения током. Изоляционная рукоятка выдерживает напряжение до 1000 В.

Головки винтов, предназначенные для отверток, бывают 6 разновидностей. В работе электрика чаще используются плоский инструмент (SL), крестовый (PZ или PH). Остальные шлицы встречаются редко. Отвертки с плоским наконечником имеют размеры. В чемодане электрика это 3, 4 и 5 мм. Крестовые — 1 и 2 мм. Можно приобрести набор электромонтажного инструмента с 1 рукояткой и несколькими сменными битами.

Полезной является динамометрическая отвертка. Часто при монтажных работах приходится закручивать винты с усилием, измеряемым динамометром. В этих случаях на помощь приходит динамометрический инструмент. В комплекте этот предмет встречается редко, даже многофункциональный набор электрика не всегда имеет его.

Индикаторные отвертки — дешевый инструмент для определения напряжения. Они бывают нескольких типов:

  • имеющие неоновую лампочку;
  • оснащенные светодиодной лампочкой и пальчиковой батарейкой;
  • многофункциональные.

Жалом первой отвертки касаются провода, рукой — контактной пластины, находящейся на ручке. При наличии напряжения лампочка загорится. Недостаток — не реагирует на напряжение ниже 60 В. Вторым прибором касаются контакта, лампочка загорится при наличии напряжения. Достоинством является реакция на низкие напряжения, недостаток — нужно постоянно следить за работоспособностью батарейки.

Многофункциональный вариант изделия — сложный, он помогает определить полярность, найти скрытые в штукатурке провода.

Пассатижи и плоскогубцы электромонтажника входят в набор. Ими удобно загибать провода, скручивать, поддерживать при монтаже. Пассатижи с губками сложной формы и насечками помогают поддерживать провода разного диаметра. Есть небольшие кусачки, но перекусывать провода лучше специальными кусачками или бокорезами.

Плоскогубцы имеют удлиненные тонкие губки, позволяющие поддерживать провода в труднодоступных местах. Разновидность инструмента — круглогубцы. Они имеют рабочую часть круглой формы. Используются при формировании на концах проводов петель различного диаметра. Все предметы имеют изолированные ручки с упорами для рук.

При монтаже проводов приходится снимать часть изоляции. Делать это можно ножом, кусачками, но лучше стрипперами, которые входят в некоторые наборы. Купить его можно отдельно, для работы сгодится дешевый инструмент китайского производства.

Электроизмерительные приборы

Электрику часто приходится делать измерения электроизмерительными приборами. Среди измерительных аппаратов важное место в многофункциональном наборе электрика занимает мультиметр — прибор электрика для измерения сопротивления проводов, напряжения в них и других параметров сети. В некоторых местах нельзя оголять провода для замеров, там пользуются токоизмерительными клещами. Кабель зажимается наконечниками, на экране появляется надпись. Для удобства пользования существуют совмещенные комбинированные клещи-мультиметры.

Качество изоляции проводов измеряется мегаомметром. Он состоит из динамо-машины, формирующей потенциал 500, 1000 или 2500 В. Если измерить ток, на экране появятся цифры, соответствующие сопротивлению сети. Мощность тока, другие параметры определяются с помощью оптического, радиочастотного или низкочастотного ваттметра. К измерительным приборам для электрика относится вольтметр, с помощью которого измеряется напряжение сети.

Количество предметов в наборе часто дополняется перфоратором. Этот электромонтажный инструмент применяется для выполнения в стенах глухих и сквозных отверстий, мест для установки розеток, выключателей, распредкоробок. В большой профессиональный набор входит шуруповерт, работающий от встроенного аккумулятора. Мастер при отсутствии электроэнергии может закручивать винты и гайки, пользуясь дополнительными битами.

Часто при прокладке проводов пользуются штроборезом. Без него трудно проделать углубления в стене в виде канавок, в которые вкладываются электрические кабели.

Электрический инструмент

Ручных инструментов для электромонтажных работ недостаточно для проведения монтажа. Инструмент для электрика включает в себя ряд электрических приспособлений. Ударная дрель заменяет перфоратор, но функций у нее меньше. Она способна заменить шуруповерт, но пользоваться ею длительное время не рекомендуется.

УШМ — углошлифовальная машинка, или болгарка, способна выполнять разные функции: распиливать кирпич, камень, металл, шлифовать поверхности.

Перечисленные изделия являются минимальным набором инструментов для работ, без которых невозможно добиться эффективности. Штробы делают зубилом и молотком, но это занимает много времени и сил.

Дополнительные инструменты и материалы

В набор инструментов для электриков входят предметы, без которых можно поменять сгоревшую лампочку, но нельзя осуществить другие задачи. Без изоленты и термоусадок трудно, иногда невозможно выполнить монтаж выключателей и розеток. С помощью этих предметов осуществляется изоляция проводов в местах их соединения. Что такое изолента, знают почти все, а термоусадка — это трубка из пластика разного цвета. Внутри она имеет прилипающий при нагреве материал.

Молоток — универсальный инструмент, им пользуются представители многих профессий. Электрику он нужен на каждом этапе при выполнении электромонтажа. Нужна и рулетка для измерения длины проводов. Для профессионалов важна специальная одежда и обувь: резиновые перчатки и сапоги, защитные очки, униформа, защищающая от нечаянного контакта с проводами под током.

Читать еще:  Хочу поменять счетчик электроэнергии что делать

Сообщества › Инструмент — Делимся Опытом › Блог › Инструмент для электромонтажа часть 1.

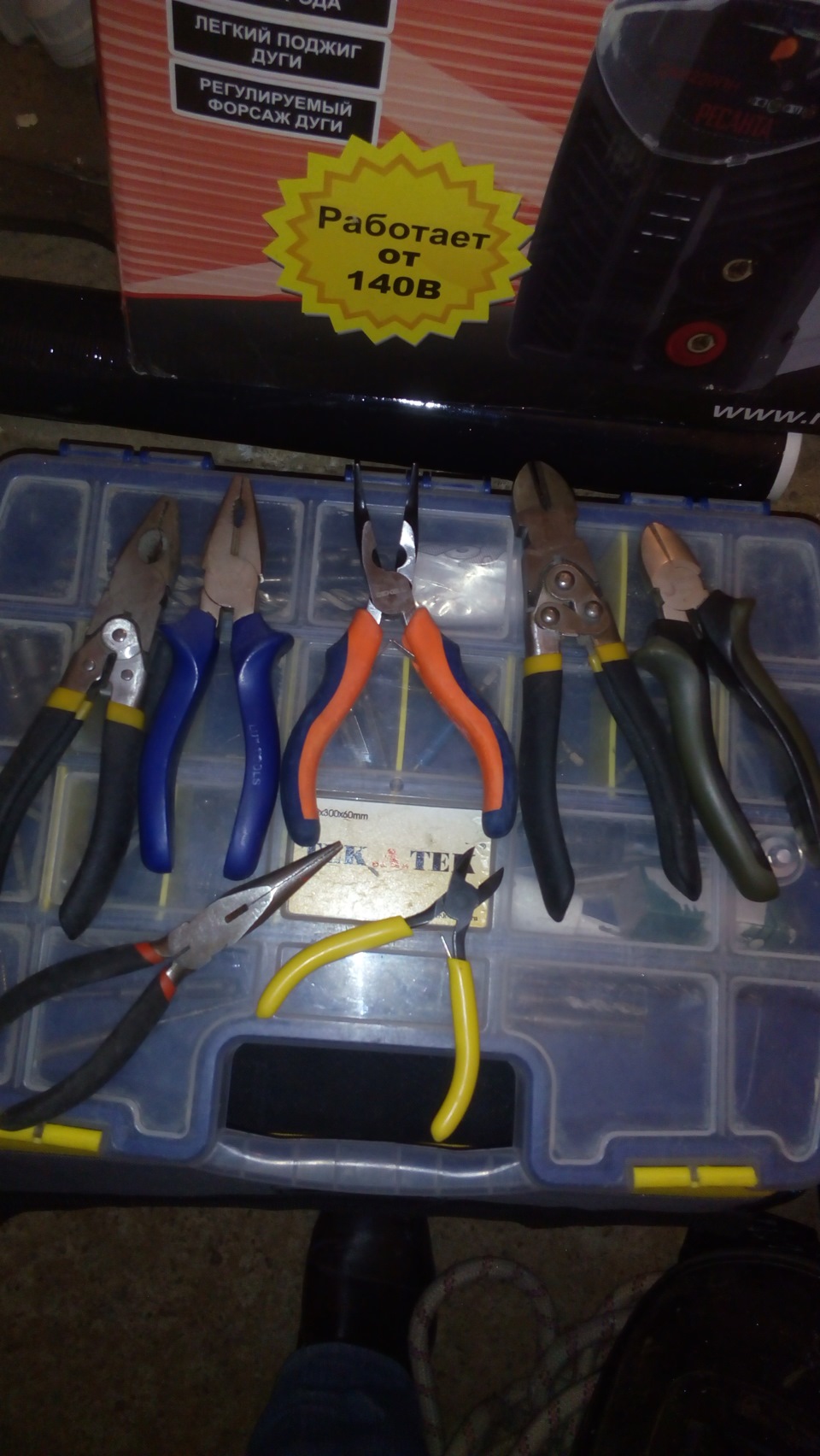

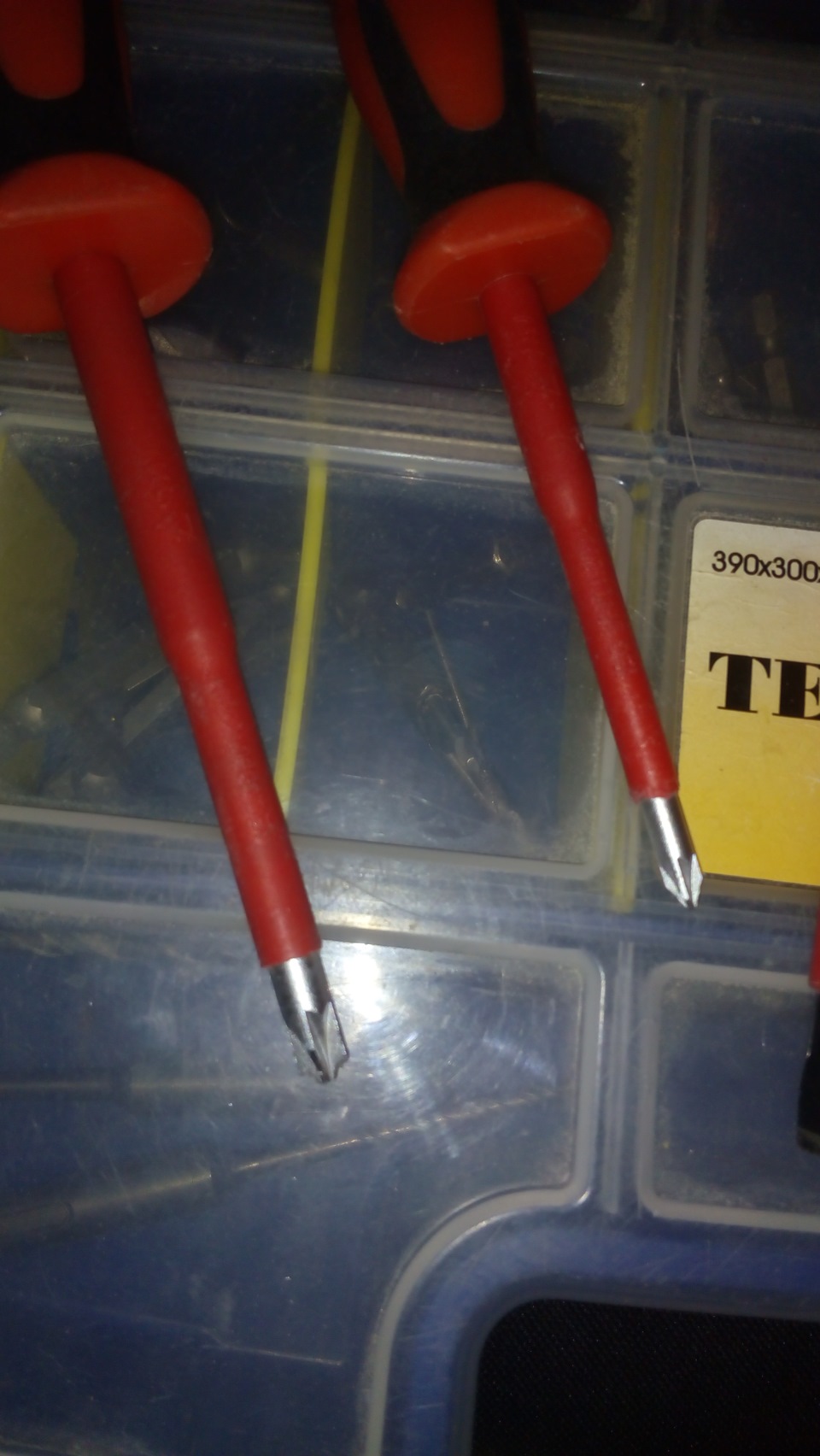

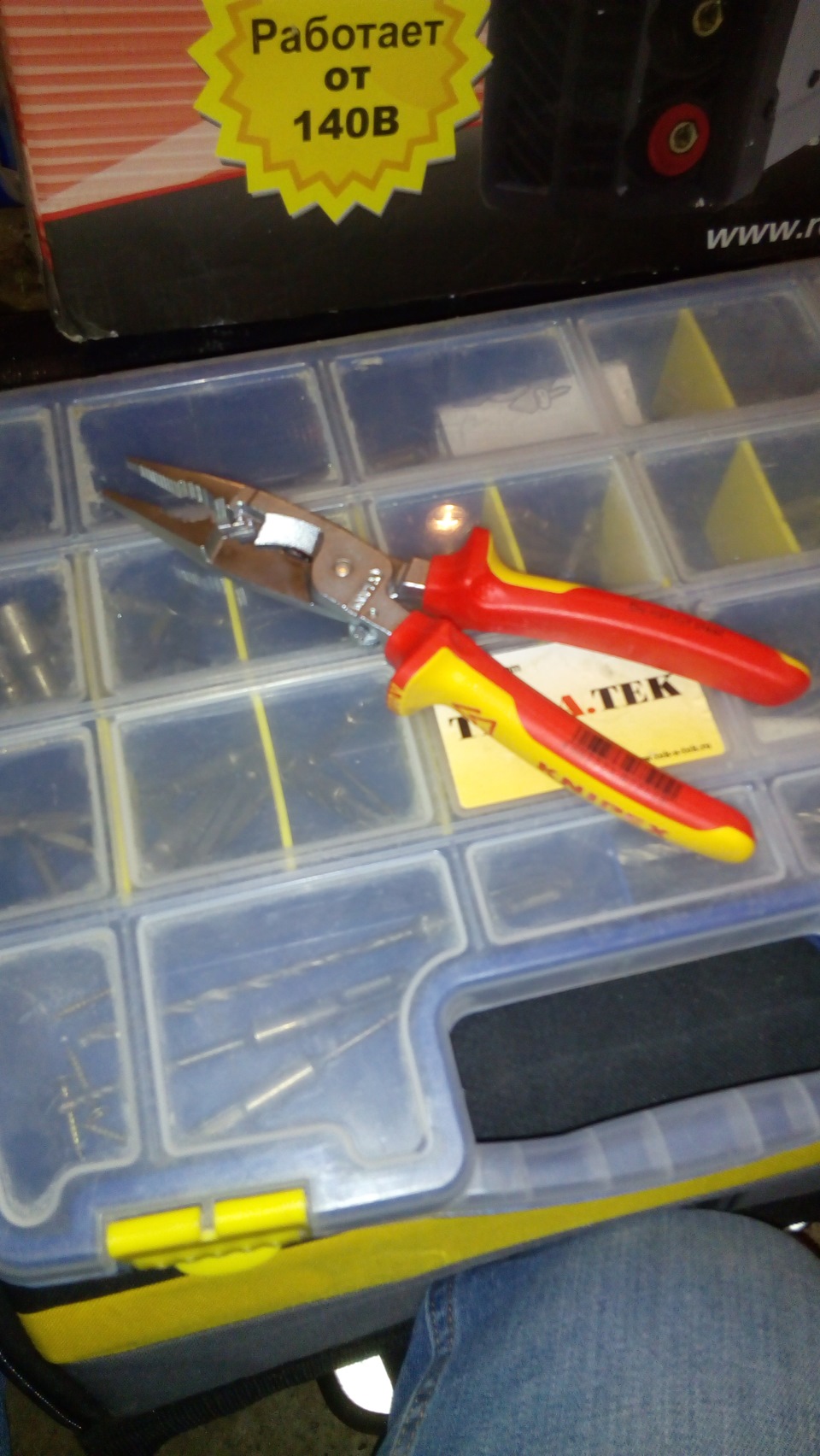

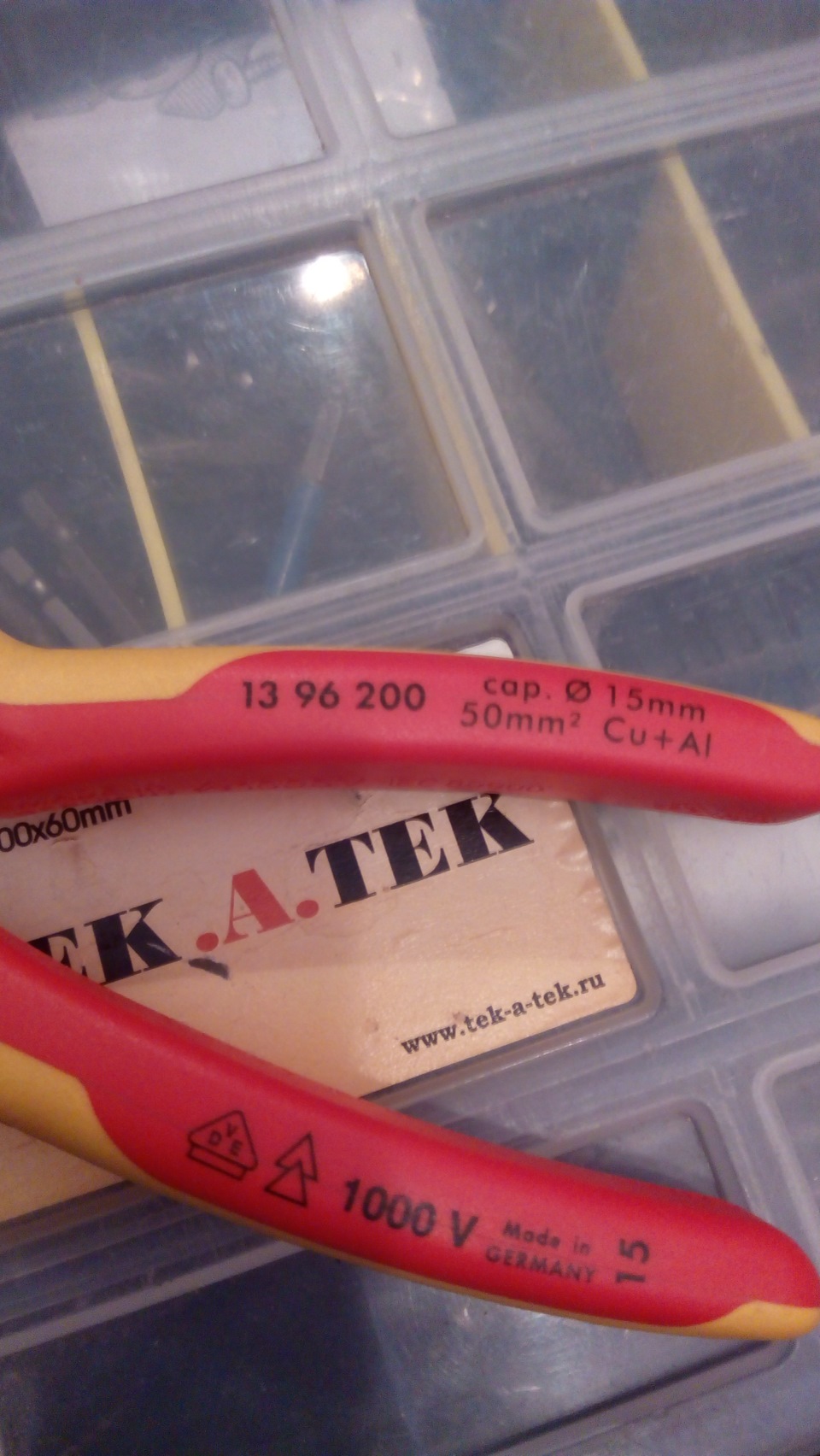

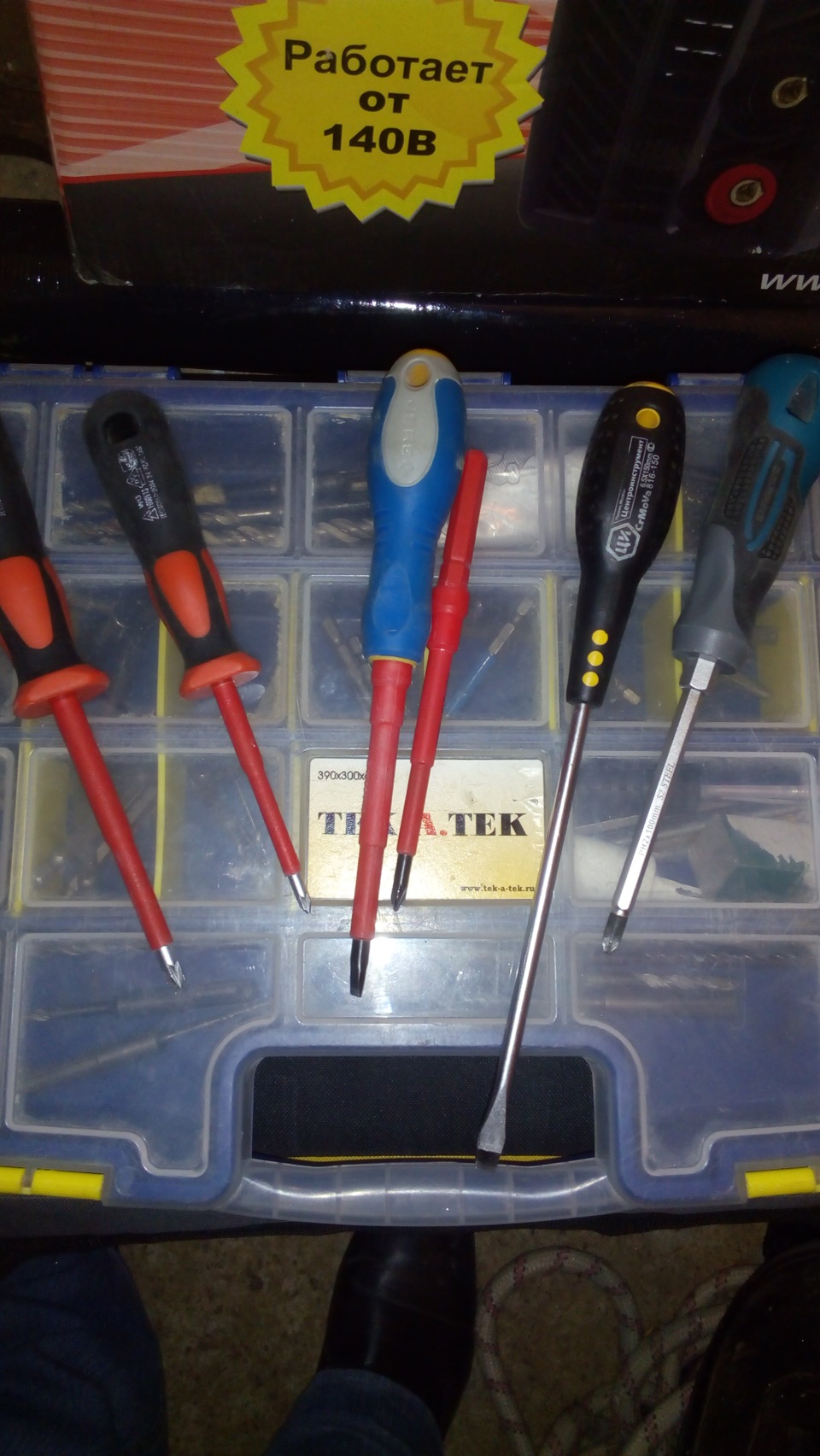

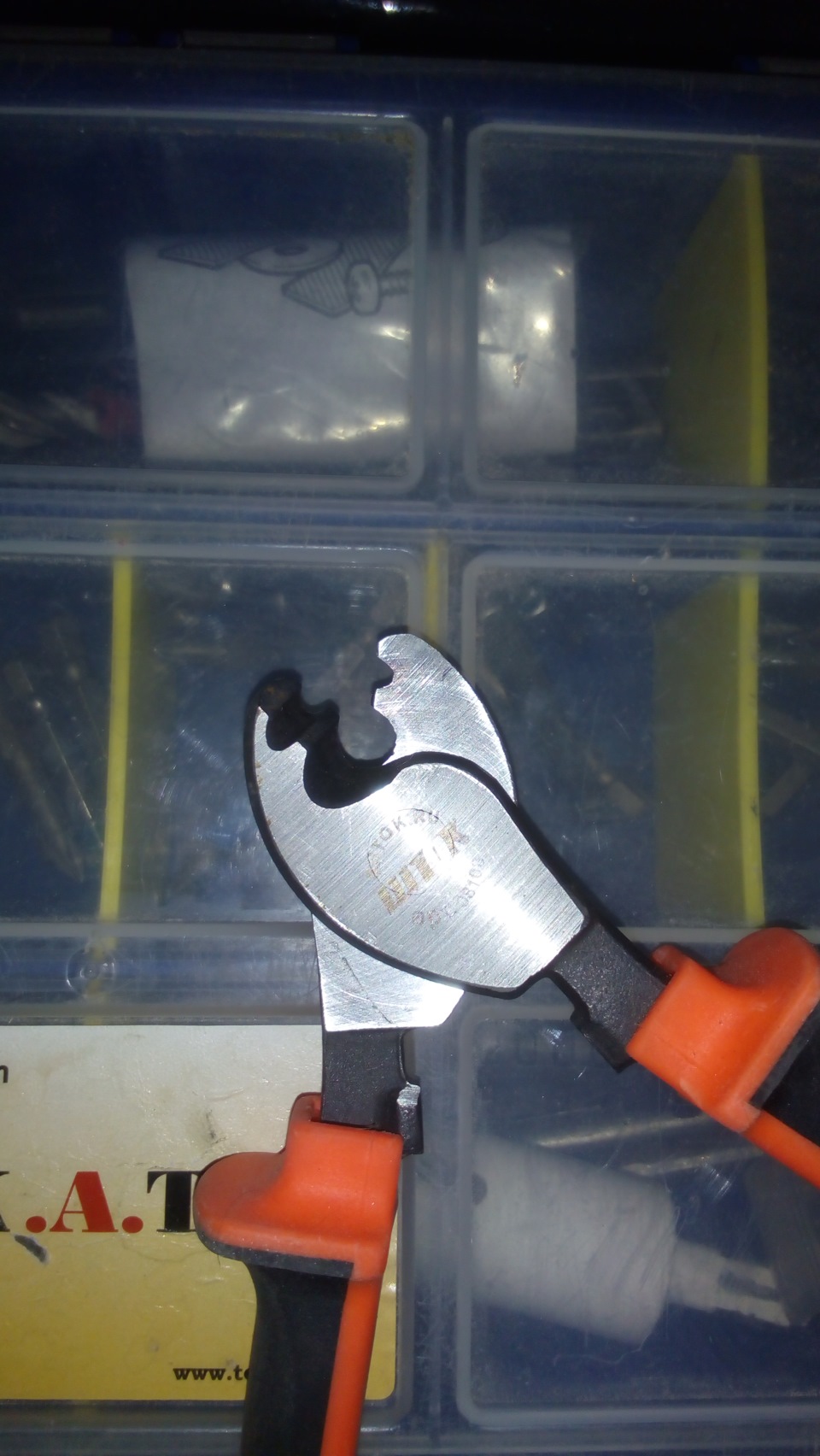

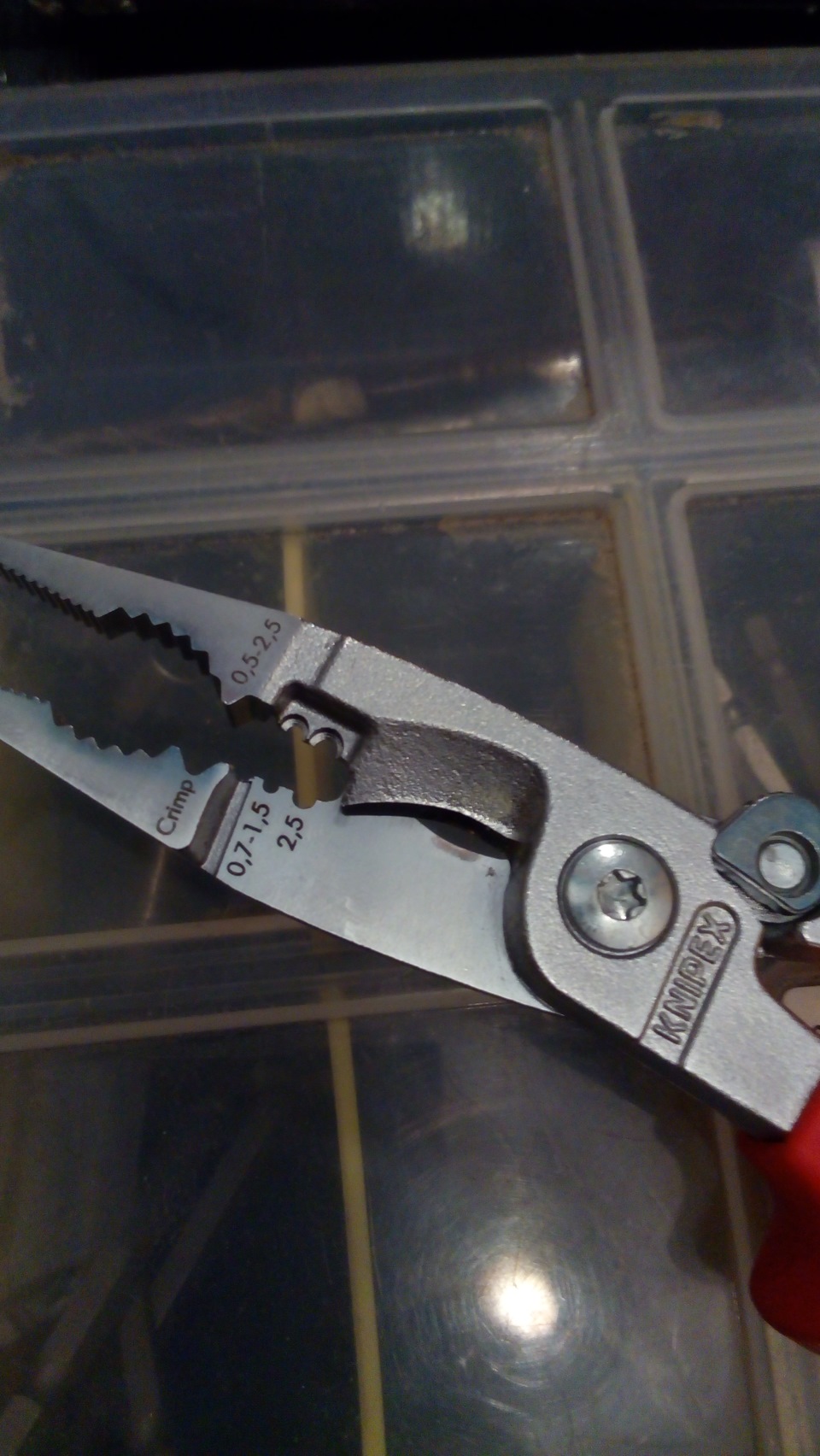

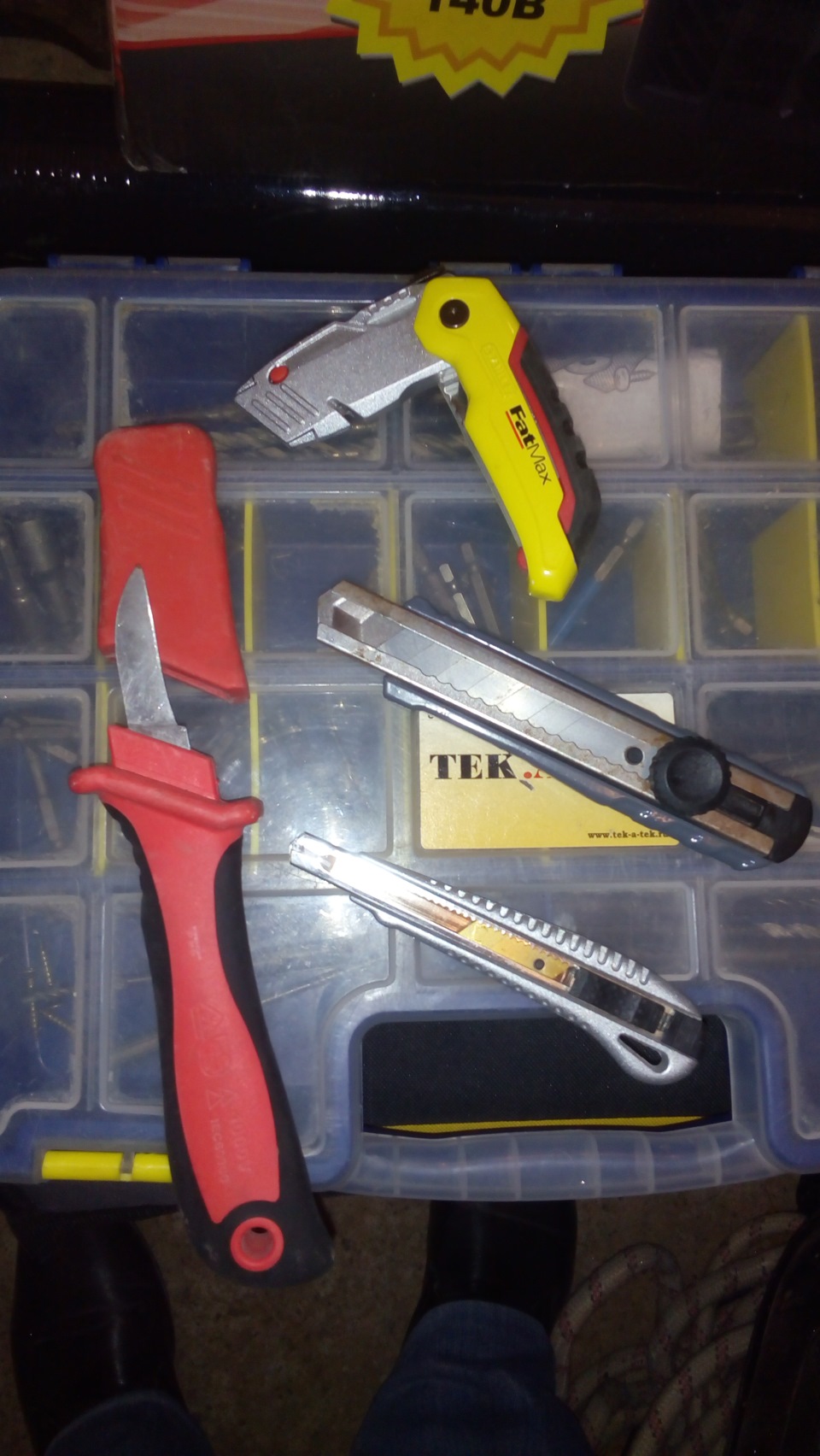

Как и обещал начну рассказывать о своем инструменте.

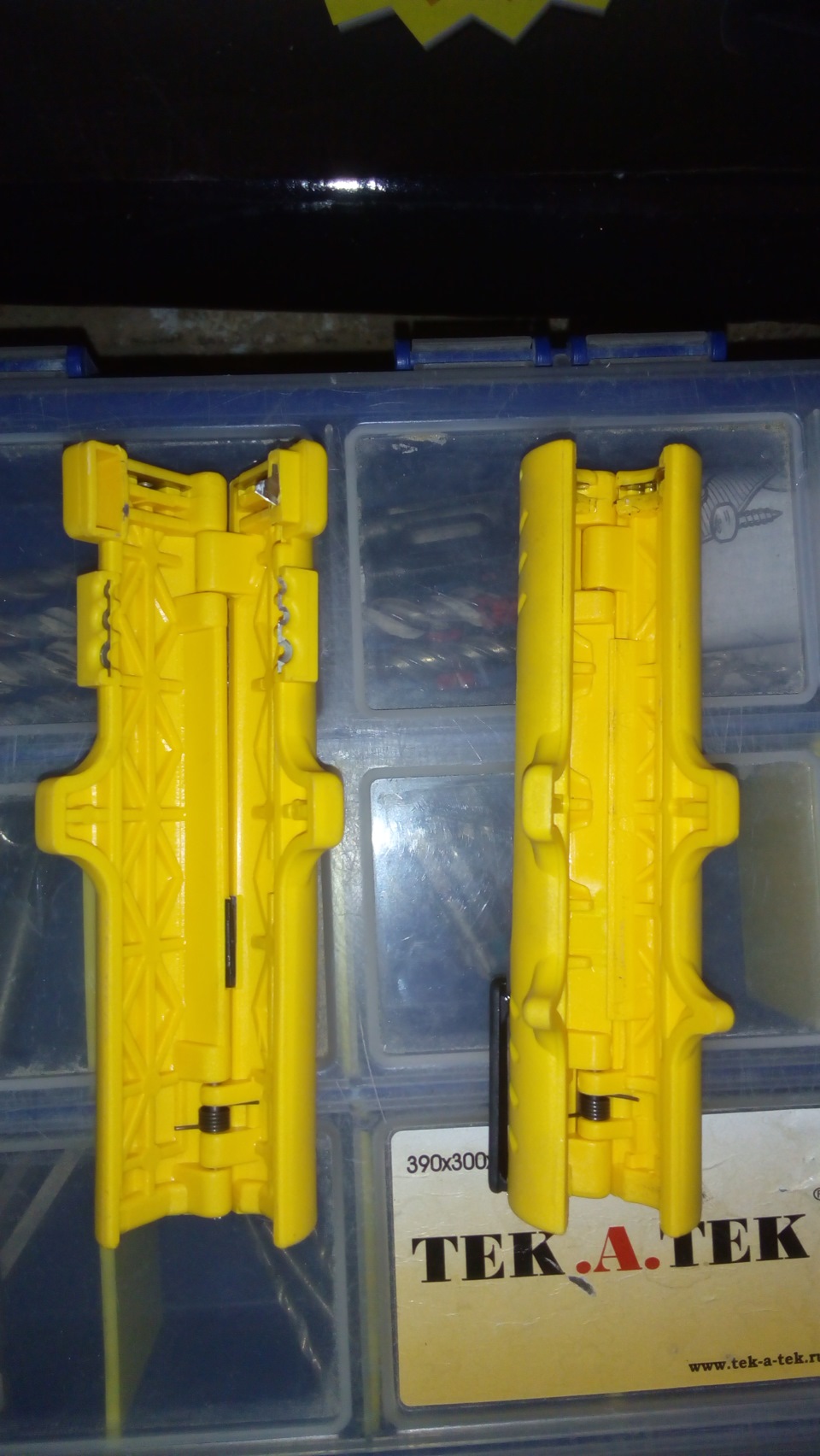

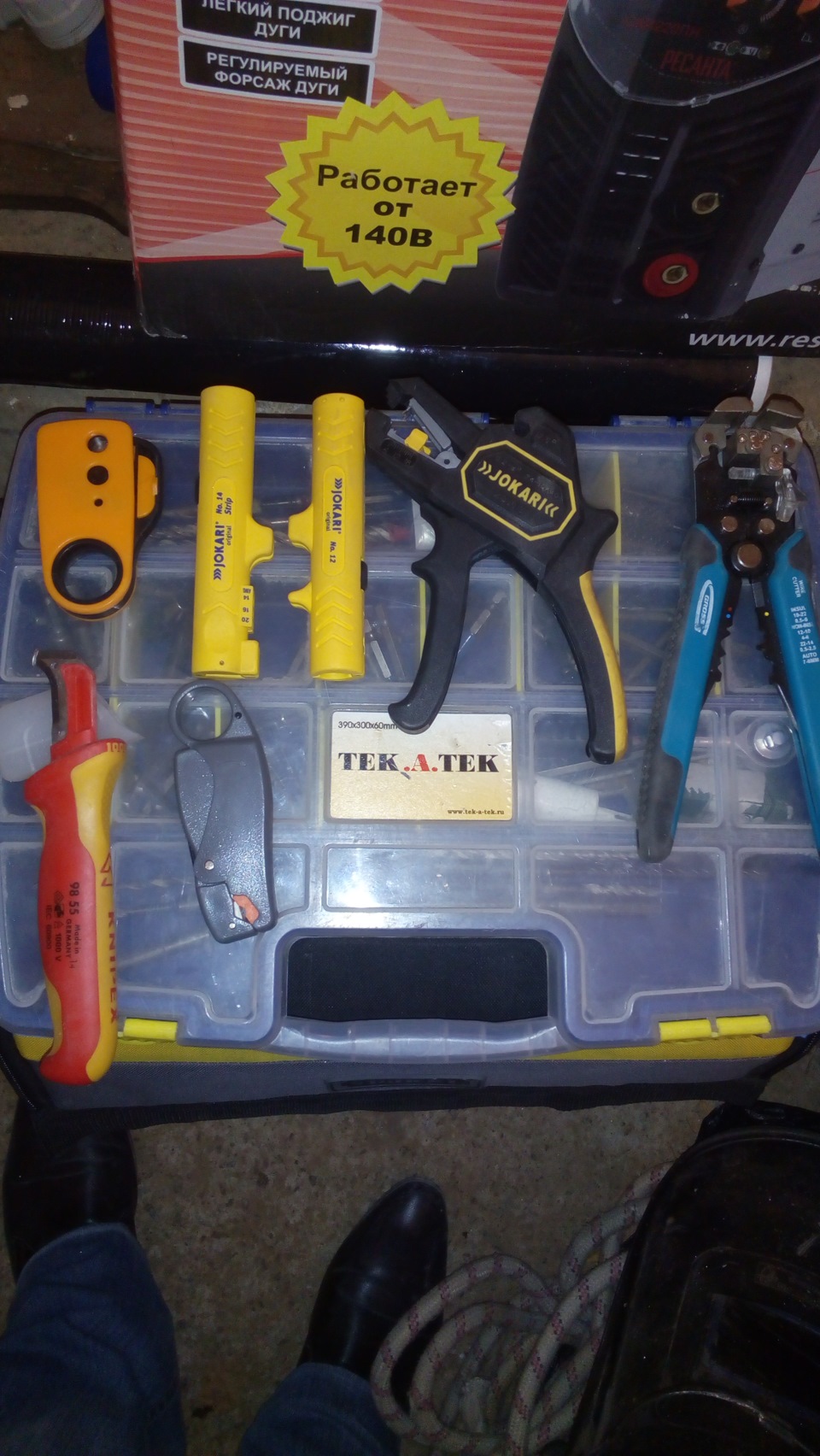

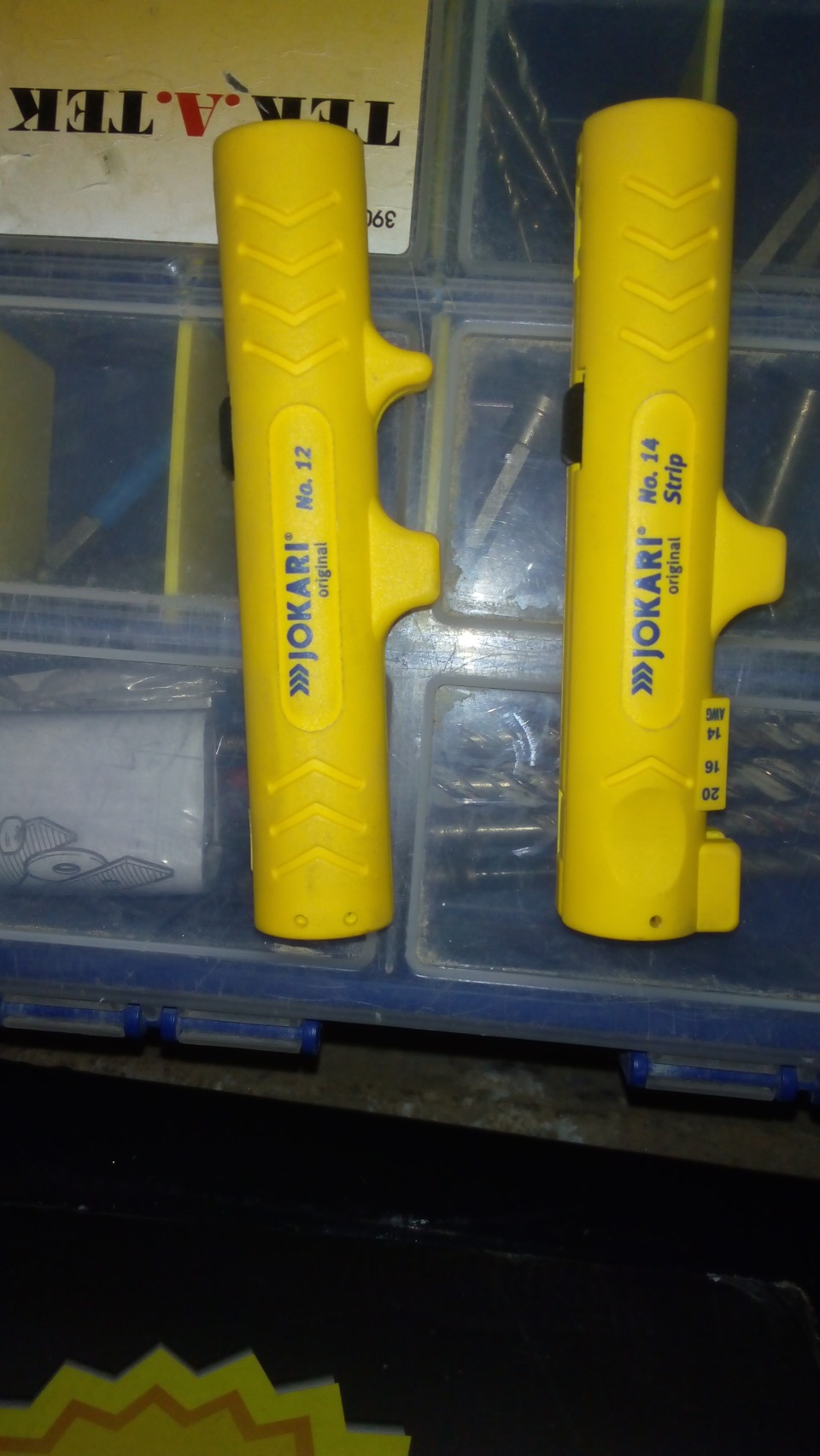

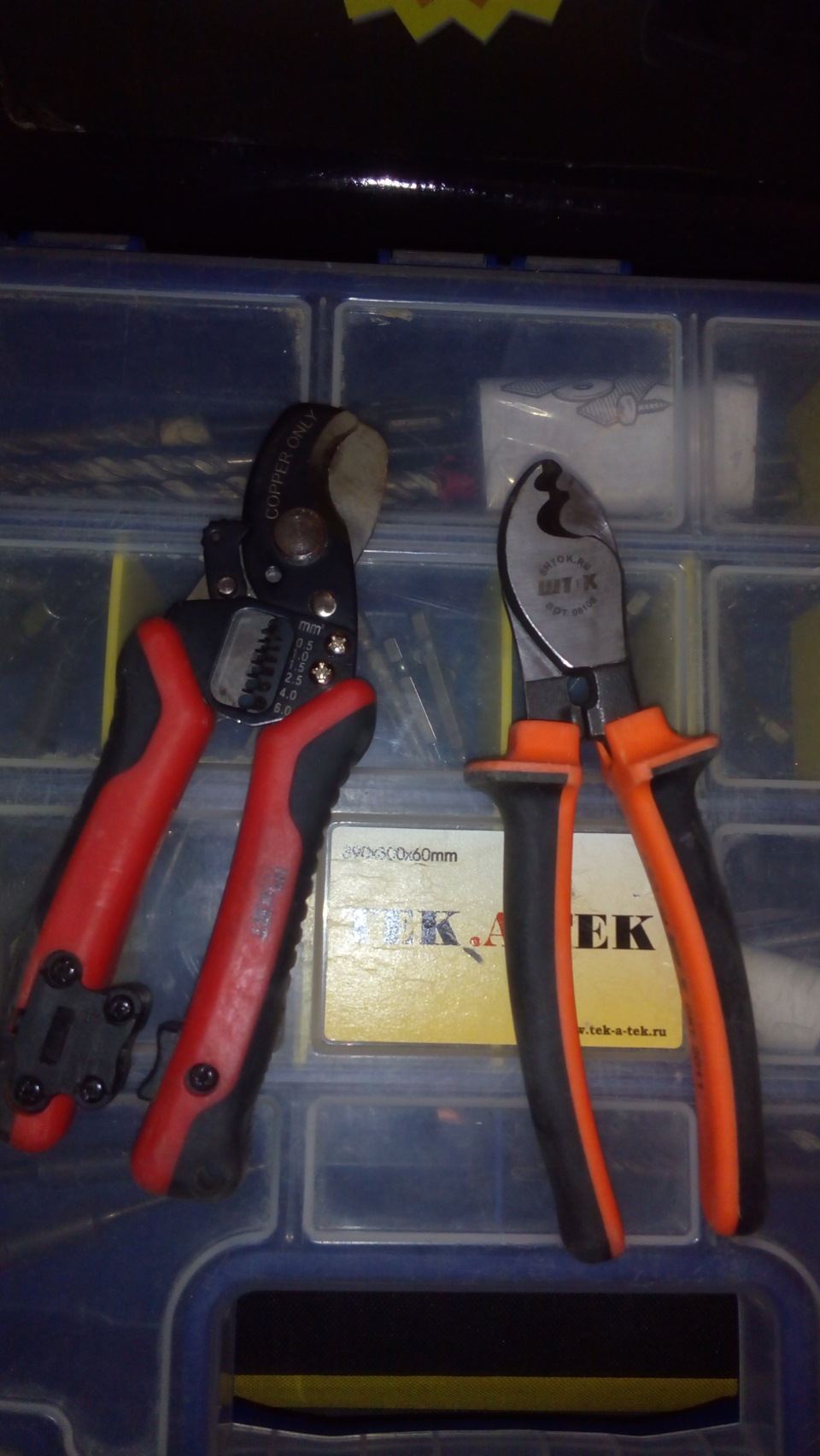

Съемники изоляции.

Комментарии 33

Спасибо за труд и усилия.

Интересный обзор, спасибо! Поподробнее бы еще, как пользоваться.))

Если съемники то вечерочком задержусь и попробую сфотографировать пример работ.

Спасибо, очень интересно.

Деньги свои уже отбил кайфом в работе — Вот это правильный подход!

три вида отверток. да двое плоскогубцев да нож больше нафиг ни че не нужно только время занимает переклаывания из кармана в карман… а таскать полные карманы инструмента ниодин мантажник небудет… это все понты…

Можно и так если ты из каменного века. Если хочеш качественно и быстро выполнить свою работу то лучше воспользоваться спец инструментом и инструмент ношу в поясе. Все таки прогресс не стоит на месте.

Быстро это точно не сделаешь. Не видел ни одного монтажника который пользуется таким количеством инструмента. Если сидишь в офисе собираешь шкафы кип или АСУ то да другое дело а если ты весишь на столбе или на подвесе то никто это брать не будет

Приходили тут ко мне «столбовые», подключать к ВЛ частный дом.
Ни овна ни ложки с собой… СИП-25 бокорезами хреначат, высунув язык, в щите дырку под сальник сделать нечем, наконечники в счётчике его же винтами обжимают…
Плохой пример для подражания.

Быстро это точно не сделаешь. Не видел ни одного монтажника который пользуется таким количеством инструмента. Если сидишь в офисе собираешь шкафы кип или АСУ то да другое дело а если ты весишь на столбе или на подвесе то никто это брать не будет

Если электрика твой хлеб пользуются. Быстро и качественно сделал быстрее деньги получил, быстрее встал на другой объект. Ну вишу я на высоте, достаю нож нормальный, съемник, мультик или кабельрез и все. Заметь всего три инструмента. Да и по нормальному щас вышку проще нанять чем висеть если есть возможность подъехать.

Реклама Ресанты ПН детекдет =)

Уровень ресанта есть, а это наша забегаловка)

Очень всё хорошо, Но ! Это набор для человека, который занимается и зарабатывает этим инструментом . То есть, если не электрик и не электро-монтажник, то такой набор дорогих инструментов в : доме . на даче.в гараже — просто не нужен ! =) А так еще раз, всё очень правильно )) И большое Спасибо за фотографии и подробности 🙂

Очень всё хорошо, Но ! Это набор для человека, который занимается и зарабатывает этим инструментом . То есть, если не электрик и не электро-монтажник, то такой набор дорогих инструментов в : доме . на даче.в гараже — просто не нужен ! =) А так еще раз, всё очень правильно )) И большое Спасибо за фотографии и подробности 🙂

Зачем так ставить вопрос?
У меня похожий набор ручного инструмента, хотя непосредственно электромонтажом не зарабатываю.
Но родители живут в частном доме, плюс моя квартира, плюс гараж и две машины требуют периодического вмешательства.
И мне дешевле однажды купить инструмент, а потом по необходимости делать быстро, и без усилий/травм. Потому что дофига других увлечений, и дети, и всё надо успеть.

Если вы не хотите лезть в электрику самостоятельно — о чём тогда говорить?

А что я не правильно написал ? Я оценил высоко этот набор зарабатывающего ими человека . Рад за него . Но мне например кск и Вам наверное не нужен съемник за 2.500 на каждый день . Правильно ? 🙂

Если для дома Гросс за 1000 подойдет идеально, просто он менее удобен в работе. Но еще 3 года назад такой съемник здорво облегчал жизнь при объемах.

А что я не правильно написал ? Я оценил высоко этот набор зарабатывающего ими человека . Рад за него . Но мне например кск и Вам наверное не нужен съемник за 2.500 на каждый день . Правильно ? 🙂

Чтобы аккуратно зачистить кабель, нужен либо съёмник, либо годы тренировок и много времени.
Мне некогда тренироваться, я купил такой же съёмник, правда тогда ещё за 2200, и зачищаю проводники вообще без лишних мыслей и потери времени.
Так что я во-первых, не согласен с вами, что большая часть этого инструмента не нужна домашнему мастеру.
Во-вторых, из пафосного и избыточного для дома инструмента, я тут вижу только «мультик», использую вместо него обычные длинногубцы.
В-третьих, качественные материалы для электромонтажа сейчас недёшевы, и на их фоне покупка, к примеру, ножа с пяткой за 800 руб (для дома годится) не так уж и заметна.

Базовый и профессиональный набор инструментов для электрика

Чтобы провести любые операции, связанные с монтажом или ремонтом проводки, с ее испытаниями и определением параметров, необходим инструмент электрика. В настоящее время рынок предлагает огромный ассортимент профессиональных инструментов электрика, в список которых входят различные виды, отличающиеся друг от друга назначением. Не говоря уже о форме, конструкции и так далее.

Сколько существует операций в электромонтаже, столько, в принципе, есть и инструментов. Но есть среди всего этого многообразие так называемый базовый набор инструмента для электриков. В него входят:

  • комплект отверток (индикаторная в том числе);
  • комплект гаечных ключей;
  • комплект сверл;
  • пассатижи и бокорезы;
  • напильники (плоский, круглый и треугольный);
  • молоток;
  • два-три вида зубил;
  • нож.
Читать еще:  Просто о сложном электрическая энергия

Для домашнего мастера этот набор электрика будет более чем предостаточно. Конечно, к нему придется добавить и дрель для сверления отверстий. Идеально, если в этот перечень инструментов добавить простейший мультиметр и прибор для поиска скрытой проводки.

Но для профессионала данный список маловат. Чтобы провести электромонтаж на высоком уровне, необходим более широкий ассортимент.

Ручные инструменты

Из всего комплекта электромонтера есть один инструмент, который обеспечивает безопасность работы, особенно, когда разговор заходит о проведении ремонтных работ. Это индикаторная отвертка. С ее помощью легко можно определить провод, находящийся под напряжением. По сути, это основной измерительный прибор электрика.

Еще один прибор, который отвечает за безопасность, это индикатор скрытой проводки. Он определяет место расположения электрических проводов, замурованных в штробы. Точностью – до 1-2 см. Его используют в том случае, если проводится прокладка новой линии или необходимо провести сверление отверстий. При этом не должна пострадать старая разводка проводов. С помощью этого инструмента можно также определить точно место разрыва фазного провода.

Что касается отверток, то их никогда не бывает много. Все они должны быть разными с различными ручками и жалами (прямые и крестообразные), длинные и короткие. В основном их используют для демонтажа или монтажа розеток и включателей, для подключения проводов к светильникам и в распределительном щитке. Сегодня все чаще для соединения самих проводов в распределительных коробках используют не скрутки, а различные клеммники. В некоторых моделях крепление проводов производится винтами.

Плоскогубцы (пассатижи) электрика свои многочисленные функции постепенно утратили. И если раньше с помощью этого инструмента практически выполнялись все операции, то сегодня мастера используют их в основном для скрутки проводов. Даже перекусывать лучше бокорезами (кусачками), потому что этот инструмент надежнее и служит дольше. Кстати, профессиональные бокорезы перекусывают толстые провода, с их помощью можно также легко снимать изоляцию.

Хотя удалить изоляцию правильно – это использовать стриппер. Аккуратный срез, который не повредить сам металлический провод. В набор электрика этот инструмент должен сегодня входить обязательно.

И последний ручной инструмент электрика – обжимные клещи. Один из способов соединения электрических проводов – использование специальных гильз. Для их обжима и применяется это приспособление.

Чтобы было удобно работать, весь этот ручной инструмент можно разместить на поясе электрика, в котором есть отсеки для каждого вида в отдельности. Обычно этот пояс надевают, когда работы проводятся на высоте. Кроме этого, используют жилет для инструмента с множеством карманов куда можно положить нужные приспособления.

Внимание! Все ручные инструменты должны соответствовать нормам изоляции, то есть выдерживать напряжение до 1000 вольт.

Электроинструмент

  • сверлить отверстия практически в любых материалах;
  • высверливать гнезда под розетки, включатели и распаечные коробки диаметром до 65 мм;
  • делать штробы.

При выборе перфоратора очень важно обратить внимание на его патрон. К примеру, патрон SDS может зажимать бур, хвостовик которого имеет максимальный диаметр 10 мм. SDS Max зажимает хвостовик диаметром до 18 мм.

Что касается лопаток, то их несколько видов: широкая, узкая, скругленная – они используются для выборки бетона. А заостренная (пика) – для долбления.

Второй в списке электрических инструментов электрика – это шуруповерт. В основном его используют при сборке распределительного щита. В остальных случаях пользуются отвертками.

И третий – это штроборез. Он намного эффективнее перфоратора. С ним процесс штробления происходит в несколько раз быстрее, сами штробы получаются аккуратными. Правда, стоит этот прибор недешево.

Измерительные инструменты

Вообще, измерительные приборы электрика – это внушительный список. Но чаще всего мастера пользуются вот этими:

  • мультиметр цифровой;
  • электроизмерительные клещи;
  • лазерный уровень;
  • указатель напряжения;
  • двухполюсные указатели.

Все, кроме лазерного уровня, используются для определения напряжения в сети. Хотя мультиметром можно проверить и величину напряжения, и силу тока в сети, и сопротивление проводки. То есть, у этого аппарата функционал очень широкий. Он небольших размеров, занимает мало места в чемоданчике и стоит недорого.

Для чего нужен электрику лазерный уровень? Его можно использовать только по одному назначению – точность проведения трасс электропроводки. В данном случае горизонтальность и вертикальность прокладки – одно из основных требований.

И еще один измерительный прибор для электрика – это штангенциркуль. Случается так, что нет на проводе маркировки, а на глаз не определить сечение кабеля. Измерив диаметр, можно легко вычислить сечение по формуле площади круга: S=πD²/4=3,14 x D²/4.

Дополнительные инструменты и материалы

Что еще должно входить в набор инструментов для электрика в чемодане:

  • диэлектрические перчатки;
  • изолента нескольких цветов;
  • термоусадочные трубки;
  • надфили;
  • налобный фонарик:
  • удлинитель;
  • переноска с лампочкой;
  • кабельная протяжка;
  • рулетка;
  • карандаш и маркер.

Наверное, будет непонятно, что такое кабельная протяжка, и для чего она необходима. Это гибкий трос из пластика, который не заламывается и не образует сгибов. Его используют, когда появляется необходимость пропустить сквозь трубы или гофры провода. Сначала протаскивают это приспособление, затем к его концу прикрепляют конец кабеля, и вытягивают последний, прокладывая в защитной оболочке. Точно таким же способом можно протянуть проводку через узкое отверстие.

Отдельным небольшим кейсом лучше собрать: саморезы, пластмассовые дюбеля, гильзы, наконечники, клеммники и так далее.

Заключение по теме

Хорошо подобранный инструмент – это не только быстро и легко проводимые ремонтные и электромонтажные работы. Это высокое гарантированное качество конечного результата. Особенно в этом деле помогают измерительные приборы. Проверка уложенной электрической разводки подтверждает грамотно проведенного электромонтажного процесса.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
